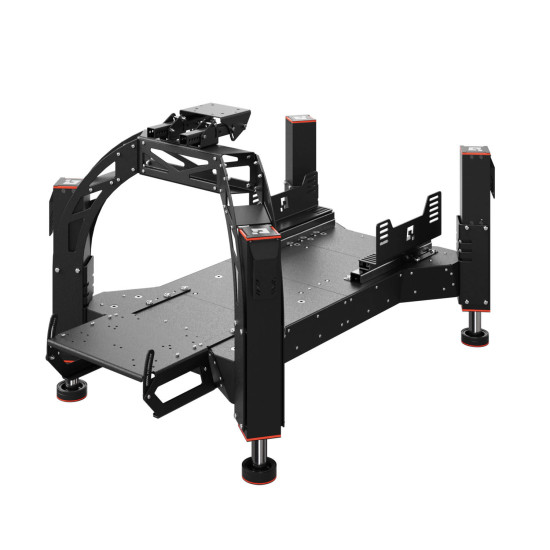

Qubic System QS-CH1 Cockpit Motion

SISTEMA DI FORMAZIONE VEICOLARE PROFESSIONALE

QS-CH1 è un prodotto di formazione modulare e configurabile in modo flessibile dedicato alla simulazione di veicoli terrestri avanzati e alla guida di auto cittadine. QS-CH1 fa parte della serie di prodotti Qubic System. Utilizzando una serie di accessori di espansione, inclusi manipolatori e periferiche dedicate, è possibile costruire rapidamente un simulatore per futuri conducenti o operatori di veicoli. Il sistema di movimento consiste in una piattaforma a 3 DOF con attuatori elettrici che forniscono segnali per l'accelerazione del veicolo, la curvatura della strada e ostacoli come marciapiedi e buche.

QUALITÀ E FUNZIONE

Questo sistema di movimento è la soluzione perfetta per chi cerca la simulazione più realistica e una piattaforma di movimento facile da usare, progettata per un funzionamento continuo e senza manutenzione. QS-CH1 richiede solo 1,5 metri quadrati di spazio ed è ideale per applicazioni in cui è fondamentale riprodurre l'ergonomia del veicolo originale in una forma compatta e mobile. I cabinet di alimentazione sono situati nella parte inferiore della piattaforma di movimento QS-CH1, sotto il cockpit, il che riduce significativamente lo spazio utilizzabile e migliora la sicurezza.

CRUSCOTTO COMPLETAMENTE PERSONALIZZABILE

Il sistema di movimento QS-CH1 offre la possibilità di adattare e installare vari cruscotti e volanti in modo semplice. Questo prodotto ha aperto nuove possibilità per le scuole di guida, i produttori di automobili e le persone che gestiscono progetti di R&D relativi ai veicoli terrestri.

PAVIMENTO PER VEICOLI PROFESSIONALE

Il dispositivo QS-CH1 è un prodotto di formazione modulare e configurabile dedicato alla simulazione di veicoli terrestri avanzati e alla guida di auto cittadine. Gli utenti che possiedono già una base di movimento (piattaforma di movimento) possono utilizzare solo un pavimento con supporti per sedile e volante, che possono essere facilmente e rapidamente adattati a progetti individuali.

CARATTERISTICHE PRINCIPALI

• Dimensioni pallet Euro 2: 1200 mm x 800 mm
• Genera vibrazioni precise in tempo reale fino a 100 Hz
• Pronto per lavorare in pochi minuti
• Funzionamento estremamente silenzioso e fluido
• Dispositivi ad alte prestazioni con un budget energetico minimo
• Ingombro ridotto e corpo leggero
• Integrazione hardware e software completa e nativa con il visore VR
• Fornito con pacchetto di gestione software e plugin.
• Supporto software di simulazione

COSA È INCLUSO

• 2 x set di movimento QS-220-PL:
• 4x QS-L1 – attuatore lineare con piastra di stabilizzazione
• 2x QS-SB2 – cabinet di alimentazione (modulo di controllo)
• 1x QS-SBML-2 – cavo di blocco del movimento (up-link/down-link) – lungo 2 metri
• 1x cavo Ethernet RJ-45 – lungo 2 metri
• 1x cavo di alimentazione

1x set di controller QS-MC6:

• 1x M10 – controller USB
• 1x QS-SBML-1 – blocco del movimento con cavo aggiuntivo
• 1x QS-MBT-1 – terminatore M-BUS (spina RJ45 con resistore)
• 1x cavo USB (mini)
• 1x cavo Ethernet RJ-45 – lungo 3 metri


Struttura rigida dedicata, con punti di attacco e supporti di montaggio:

• 2x supporto di montaggio: cabinet di alimentazione
• 4x supporto di montaggio: attuatore
• 1x supporto di montaggio: volante con regolazione
• 1x supporto di montaggio: pedali
• 1x supporto di montaggio: sedile da corsa con regolazione


SPECIFICHE TECNICHE

• Architettura: 3DOF
• Corsa dell'attuatore: 100 mm | 3.93 in
• Gamma di frequenza delle vibrazioni: 0-100 Hz
• Frequenza di controllo massima: 1000 Hz


Velocità massima:

•  Modalità Heavy Duty (115/230V): 300 mm/s

Accelerazione massima:

• Modalità Heavy Duty (115/230V): 0.4G*

*il valore di accelerazione è limitato per motivi di sicurezza

PRESTAZIONI DEL SISTEMA QS-CH1

• Sollevamento: – 50 mm, 50 mm
• Rollio: -7.9°, 7.9°
• Beccheggio: -5.1°, 5.1°


DIMENSIONI DEL QS-CH1

• Lunghezza totale: 1426 mm | 56 in
• Larghezza totale: 856 mm | 33.7 in
• Altezza totale: 763 mm | 30 in


CARICO DEL QS-CH1

• Carico mobile lordo: 300kg


REQUISITI ENERGETICI

• Requisiti di alimentazione: 115/230 VAC Monofase
• Consumo medio di energia in configurazione 3DOF:
•  Modalità Q: 260W (230V)
• Modalità Performance: 280W (230V), 270W (115V)
• Modalità Heavy Duty: 436W (230V), 462W (115V)


Corrente di picco per specifica del circuito in configurazione 3DOF:

• Modalità Q: 5.17A (230V)
• Modalità Performance: 4.55A (230V), 7.35A (115V)
• Modalità Heavy Duty: 5.88A (230V), 9.89A (115V)


Connessione: USB
